Băng tải lưới eyelink

Băng tải Eyelink là gì?

Băng tải Eyelink hay còn gọi là băng tải lưới mắt xích hay còn bao gồm các mắt xích bằng inox được dập khuôn hàn lại với nhau, cố định các mắt xích bằng thanh dạng tấm, ty và các thanh ngang.

Lắp các mắt xích vào các thanh ty ngang và tạo thành bản lề.

Cấu trúc băng tải Eyelink này linh hoạt trong quá trình vận chuyển sản phẩm và truyền động.

Liên kết mắt được kết nối với nhau theo từng chiều dài nhất định. Sau đó chúng được lắp ráp lại với nhau theo bản rộng đặt hàng và cố định biên bằng nhiều loại biên khác nhau.

Các modul link băng tải được ghép lại với nhau

Băng tải Eyelink lắp ráp hoàn thiện chạy xích biên

Tìm hiểu rõ hơn Băng tải Eyelink mời Quý khách hàng theo dõi dọc tiếp bài viết dưới đây

Băng tải Eyelink là giải pháp cho quá trình vận chuyển sản phẩm tải trọng nặng.

Nhiều loại vật liệu bằng Inox ứng dụng trong môi trường âm, đông lạnh, IQF, cấp đông, sấy khô và lò nướng

Băng tải Eyelink được thiết kế dạng lưới có bề mặt hở, độ hở lớn nhỏ tùy vào ứng dụng có thể sản xuất theo yêu cầu.

Các loại băng tải Eyelink

Loại mắt không có thanh giằng ngang: Phù hợp ứng dụng vệ sinh thường xuyên, tải trọng nhẹ

Băng tải Eyelink không có hàn thanh ty giằng

Loại mắt có các thanh ty giằng: cho các ứng dụng tải trọng nặng, môi đường nhiệt độ cao và độ âm sâu giúp cho băng tải không bị biến dạng.

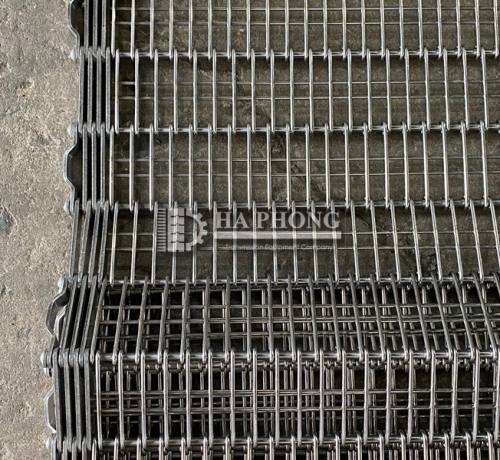

Băng tải Eyelink có hàn thanh ty giằng ở các mắt

Ngòi ra những loại lưới Eyelink nhập khẩu có những loại kết hợp lò xo, ống lót…

Băng tải Eyelink chền ống lót chia khoảng cách các mắt

Băng tải Eyelink chèn lò xo ở các khoảng cách mắt

Hai loại này thông thường được nhập khẩu theo yêu cầu Khách hàng

Cấu tạo cạnh biên băng tải lưới Eyelink

Được sử dụng trong nhiều ứng dụng khách nhau nên Băng tải Eyelink được sản xuất với các loại biên như:

Cạnh hàn cố định

Cạn biên có pát 2/2 hàn dầu ty cố định

Cạnh có gờ chống sàng

Tương tự bên trên nhưng có thêm gờ nhô ra chống sàng và chống mòn đầu ty

Canh băng tải chạy xích biên

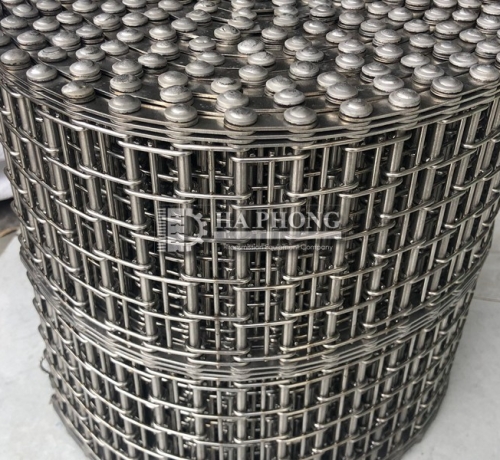

Băng tải Eyelink xích biên Inox con lăn nhựa

Băng tải Eyelink xích biên và con lăn Inox

Vách bèo băng tải lưới Eyelink

Băng tải Eyelink có gắn vách bèo hai biên

Phụ kiện cánh gạt băng tải lưới Eye link

Băng tải Eyelink có gắn cánh theo nhiều loại khác nhau

Một mẫu cánh băng tải Eyelink Hà Phong sản xuất

Vật liệu băng tải Eyelink

Thép không gỉ 304 & 316, thép Carbon, các vật liệu khác có sẵn sản xuất theo yêu cầu

Mẫu băng tải Eyelink Hà Phong sản xuất vật liệu Inox 304

Thông số kỹ thuật băng tải Eyelink

• Chất liệu: SS 304, SS 316.
• Khoảng cách bước: 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 63,5 mm, 76,2 mm.
• Đường kính thanh: 5 mm, 6 mm, 7 mm, 8 mm, 10 mm, 12 mm.
• Đường kính sợi lưới: 1,5 mm, 1,6 mm, 1,8 mm, 2 mm, 2,5 mm, 3 mm.
• Bước ngang các mắt: 2,4 mm đến 100 mm.
• Khoảng cách thanh ty: 25,4 mm, 31,75 mm, 38,1 mm, 50,8 mm, 63,5 mm, 76,2 mm.
• Chiều rộng băng tải: 200 mm đến 6.000 mm.

Thông số xác định quy cách băng tải Eyelink

• A: Bước mắt ngang (mm)
• B: Bước dọc băng tải (mm)
• C: Đường kính ty (mm)
• D: Đường kính thanh giằng (mm)
• E: Đường kính sợi (mm)
• F: Độ dày tấm pát giằng (mm)
• G: Bản rộng phủ bì (mm)

Hoặc Chế tạo sản xuất theo yêu cầu của Quý khách hàng

Các tính năng và lợi ích băng tải Eyelink:

• Tải sản phẩm nặng.
• Bề mặt băng tải phẳng.
• Sử dụng nhiều loại bánh nhông theo từng ứng dụng.
• Điều chỉnh Pát theo yêu cầu kỹ thuật.
• Khoảng cách mắt thay đổi theo yêu cầu.
• Độ hở bề mặt lớn nhỏ theo yêu cầu
• Gia công cánh gạt và vách bèo
• Sản xuất theo quy cách lưới đang sử dụng thay thế 1 phần belt cũ
• Tuổi thọ lâu và ít bảo trì

Các ứng dụng băng tải Eyelink:

Chủ yếu trong ứng dụng sản xuất thực phẩm, rau củ, tôm cá thủy hải sản các công đoạn như:

• Nướng bánh.
• Làm mát.
• Sấy khô.
• Cấp đông.
• Chần sôi.
• Rửa bồn Ozon.

Nhông xích băng tải Eyelink

Có 2 dạng truyền động: Truyền động nhông lồng bên trong băng tải và thứ 2 là truyền động 2 bên xích biên

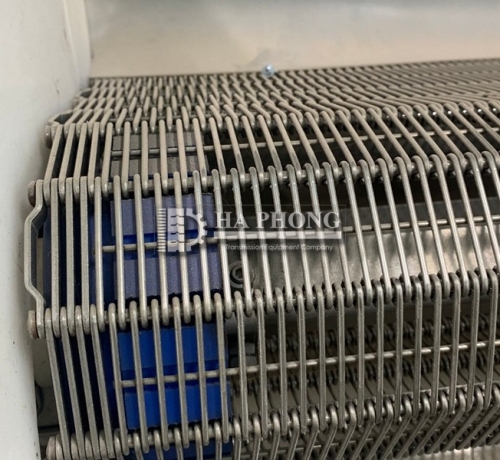

Băng tải Eyelink sử dụng nhông lồng bằng nhựa

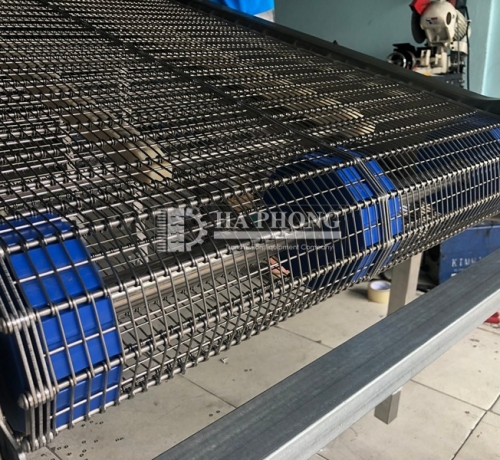

Hình ảnh băng chuyền Eyelink dùng nhông lồng

Nhông xích có sẵn bằng thép, AISI 304 (WS 1.4301), AISI 316 (WS 1.4401) hoặc nhựa PA6G và POM hoặc bằng các vật liệu khác theo yêu cầu ứng dụng như nhựa Nylon, PP.

Dưới đây là hình ảnh bánh xích bằng thép không gỉ.

Hình ảnh băng tải Eyelink sản xuất tại Hà Phong

Dưới đây là hình ảnh băng tải Eyelink sản xuất tại nhà xưởng cho một số dự án Hà Phong cung cấp

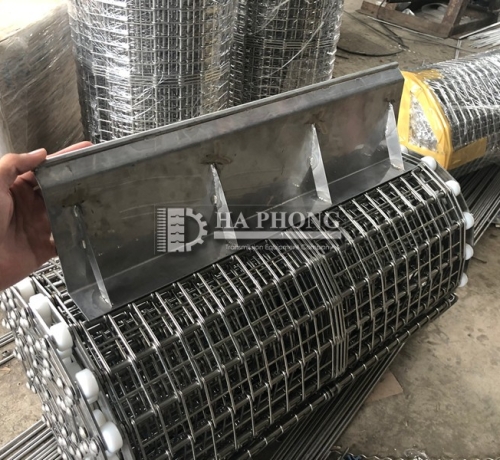

Băng tải Eyelink có cánh gạt cho ứng dụng lên dốc

Băng tải Eyelink trong gian đoạn lắp ráp biên

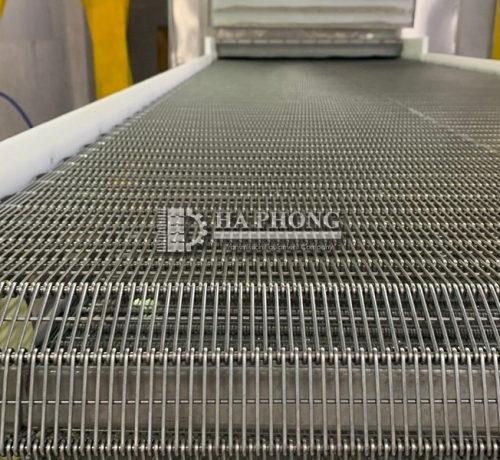

Băng tải Eyelink cho nhà máy sản xuất tôm đông lạnh

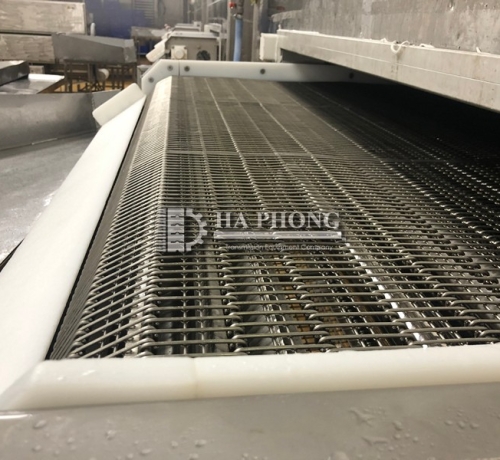

Băng tải Eyelink và phụ kiện cho công đoạn cấp đông IQF khổ 1800mm

Cung cấp Băng tải Eyelink cho cơ khí chế tạo máy OEM

Bánh nhông nhựa Băng tải Eyelink Hà Phông gia công tỉ mỉ chính xác và chất lượng cao

Tóm lại:

Băng tải lưới inox dạng eyelink được sản xuất  tại công ty Hà Phong. Được trang bị máy móc thiết bị sản xuất hiện đại và tự động hóa.

Với đa dạng kích thước cho nhiều ứng dụng khác nhau như  Băng tải cấp đông IQF cho thủy sản , Băng tải sấy thực phẩm, Băng tải rửa rau củ quả, trái cây

Vật liệu: tùy theo ứng dụng có thể sử dụng inox 304 Ấn Độ, TQ, Hàn Quốc…

Hàng được gia công sản xuất theo yêu cầu nên đáp ứng được mọi yêu cầu của các đơn vị cơ khí chế tạo cũng như thay thế cho các dòng băng tải nhập khẩu theo máy.

Mọi chi tiết xin liên hệ: : 0914250095 – Mr Hoàng Hoặc 0915445097 – Mr Hiệp
